Оборудование

Основные компоненты системы

Ключевые элементы комплекса ПАНЦИРЬ

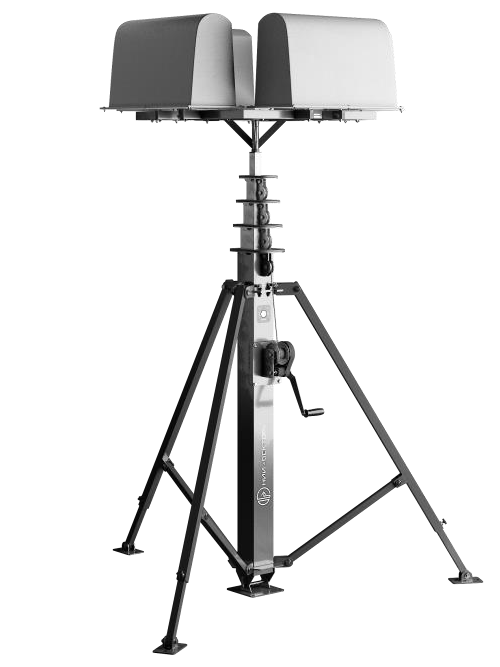

ПАРЛС

Полуактивная радиолокационная станция

Используется для определения местоположения движущихся и радиомолчащих целей. Принцип работы заключается в обнаружении и обработке отраженных от цели сигналов цифрового телевидения.

Сектор обзора (азимут)360°
Сектор обзора (угол места)≥ 60°
Сопровождаемых целей≥ 100 шт
Рабочие частоты470-790 МГц
Приемных каналов≥ 24 шт
Дальность (квадрокоптер)7 км

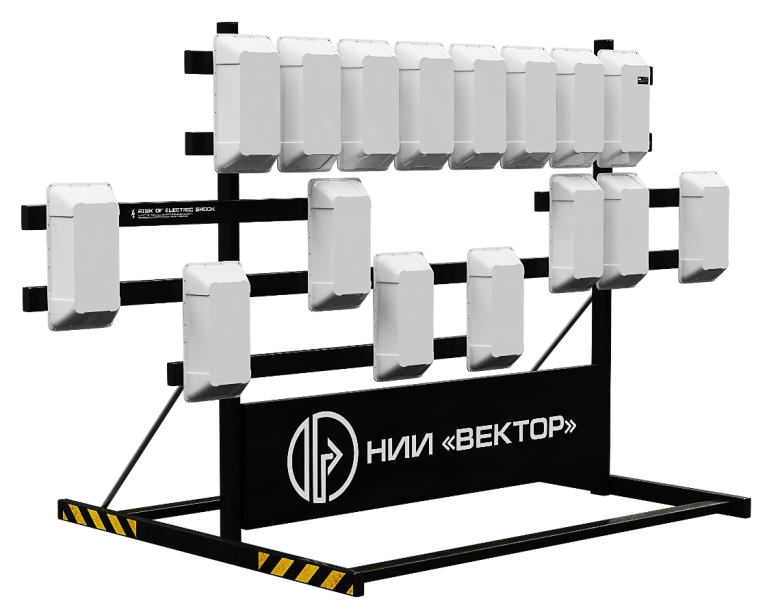

3D ПКЛ

Пассивный когерентный локатор

Решает задачу непрерывного высокоточного мониторинга окружающего пространства на предмет движущихся наземных, надводных и воздушных целей.

Дальность (ЭПР 0,1 м²)21 км
Сектор обзора (горизонт)80°
Сектор обзора (вертикаль)54°
Сопровождаемых целейдо 100
Скорость целей10-640 км/ч
Потребляемая мощность1440 Вт

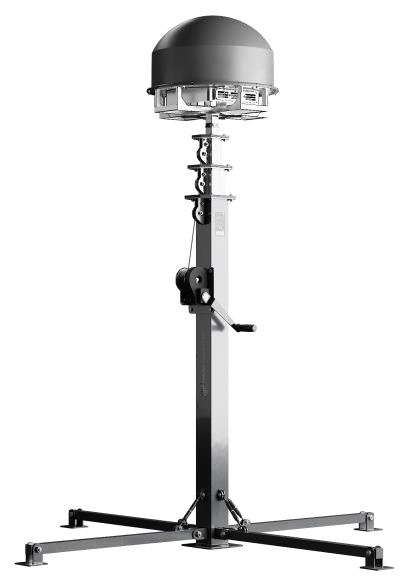

РМ

Аппаратура радиомониторинга

Предназначена для отслеживания объектов по их собственному сигналу управления. Данные позволяют идентифицировать дрон и оператора.

Рабочие частоты300-6000 МГц
Антенных элементов2×9 элементов
Полоса анализа100 МГц
Скорость сканирования1 ГГц/с

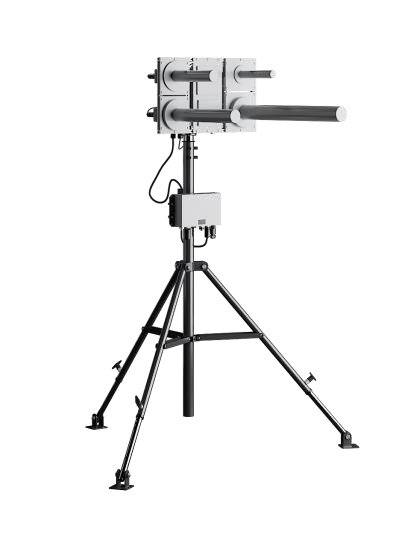

СЕРП

Система подавления

Позволяет подавлять сигналы ГНСС в диапазоне L1, L2, L5 (GPS, ГЛОНАСС), а также сигналы управления БПЛА.

Дальность действиядо 20 км
Выходная мощность10 Вт
Сектор подавления30°
Подавляемые сигналыGPS/ГЛОНАСС/GSM900/Wi-Fi
Потребляемая мощность≤ 100 Вт

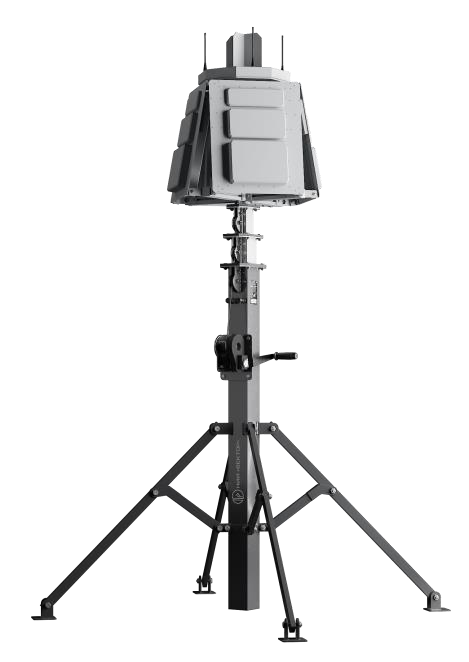

СЕРП-ВС6

Система подавления (4 сектора)

Подавление сигналов ГНСС (GPS/ГЛОНАСС/Galileo/BeiDou) и сигналов управления БПЛА в 4 независимых азимутальных секторах.

Дальность действиядо 5 км
Сектора подавления4×90°
Вертикальный сектор-20° до +60°
Диапазоны430 МГц - 5,8 ГГц
Потребляемая мощность≤ 650 Вт

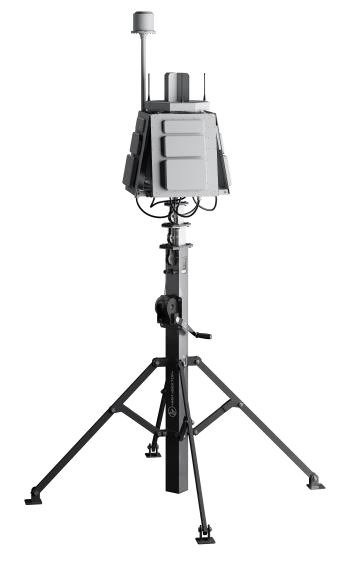

СЕРП-ВС6Д

Система обнаружения и подавления

Обнаружение каналов связи и управления БПЛА с последующим подавлением сигналов ГНСС и каналов управления.

Дальность обнаружениядо 2 км
Дальность подавлениядо 5 км
Сектор обнаружения360°
Класс защитыIP54

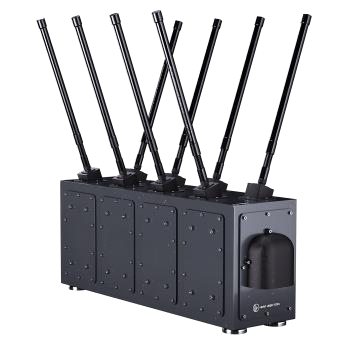

ПРЕСС

Система защиты транспортных средств

Защита транспортных средств от FPV-дронов. Работа основана на использовании линейной частотной модуляции для генерации помех.

Частоты подавления400-1200 МГц
Мощность помехи50 Вт (канал)
Суммарная мощность400 Вт (8 каналов)
Питание24В (от АКБ ТС)
Масса14,5 кг

Технические характеристики

Подробные ТТХ компонентов

Параметр	Значение
Размер сектора обзора по углу азимуту	360°
Размер сектора обзора по углу места	не менее 60°
Максимальное количество одновременно сопровождаемых целей	не менее 100 шт
Рабочие частоты полуактивной радиолокации	470-790 МГц
Полоса приёмных каналов	не менее 8 МГц
Чувствительность приёмных каналов	не более 95 дБ/мВт в полосе 7,8 МГц
Количество приёмных каналов аппаратно-программного комплекса	не менее 24 шт
Дальность действия (квадрокоптер ЭПР 0,01 м²)	7 км (стационарный) / 2 км (мобильный)
Дальность действия (БПЛА типа «крыло» ЭПР 2 м²)	50 км / 11,3 км

Параметр	Значение
Дальность обнаружения цели (ЭПР 0,1 м²)	21 км
Сектор обзора в горизонтальной плоскости	80°
Сектор обзора в вертикальной плоскости	54°
Разрешающая способность по скорости	2.8 м/с
Погрешность оценки координат цели	88 м
Погрешность оценки скорости цели	2.8 м/с
Число одновременно сопровождаемых целей	до 100
Минимальная скорость сопровождаемой цели	10 км/ч
Максимальная скорость сопровождаемой цели	640 км/ч
Максимальное ускорение цели	7 м/с²
Максимальное время захвата цели	11 с
Электропитание	~ 200-240В, 50 Гц
Максимальная потребляемая мощность	1440 Вт
Средняя наработка на отказ	4 000 часов

Параметр	Значение
Рабочие частоты радиомониторинга	300-6000 МГц
Количество антенных элементов	две литеры по 9 элементов
Полоса одновременного анализа	100 МГц
Скорость сканирования с пеленгованием	1 ГГц/с

Параметр	Значение
Дальность действия	до 20 км (сигналы ГНСС)
Выходная мощность передатчика	10 Вт
Сектор подавления в горизонтальной плоскости	30 градусов
Сопровождение БПЛА (угловая скорость)	до 18 град/сек
Интерфейс управления	Ethernet
Потребляемая мощность	не более 100 Вт
Подавляемые сигналы	GPS/ГЛОНАСС (L1, L2, L5), GSM900, Wi-Fi

Параметр	Значение
Дальность действия	до 5 км (сигналы ГНСС)
Сектор подавления (горизонталь)	4 сектора по 90 градусов
Сектор подавления (вертикаль)	от -20 до +60 градусов
Интерфейс управления	Ethernet
Потребляемая мощность	не более 650 Вт
Подавляемые диапазоны	430 МГц, 900 МГц, 1,5 ГГц, 2,4 ГГц, 5,2 ГГц, 5,8 ГГц

Параметр	Значение
Частоты подавления	400-1200 МГц
Мощность выходной помехи	50 Вт
Количество сменяемых генераторов	8
Суммарная мощность (8 каналов)	400 Вт
Входное питание	24В
Потребляемая мощность	850 Вт
Габариты (без антенн)	704 × 186 × 297 мм
Масса (без антенн)	14,5 кг
